貨架立柱地腳板選用多厚合適？如何計算？

西西:請教下，普通重型貨架120*95立柱地腳板選用多厚的地腳板如何計算？

貨架廠家:

貨架廠家:3.5

西西:需要計算為(wei) 什麽(me) 用3.5

謝漢:要看具體(ti) 看地麵混凝土強度和立柱軸力大小。一般建議6mm或以上。

西西:普通的平庫我看基本都是4-5

WESAFE:EN 15512有計算方法

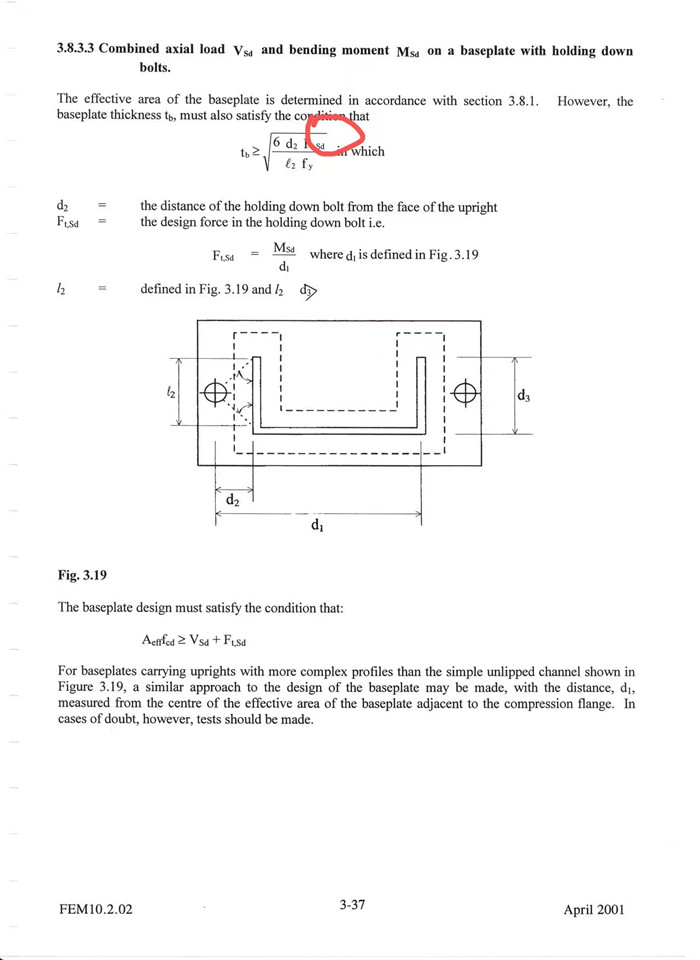

西西:群裏張工給了我fem

西西:這是膨脹螺絲(si) 的拉力嗎

尹淩峰:對，其實算完就是單位寬度板承受的力矩

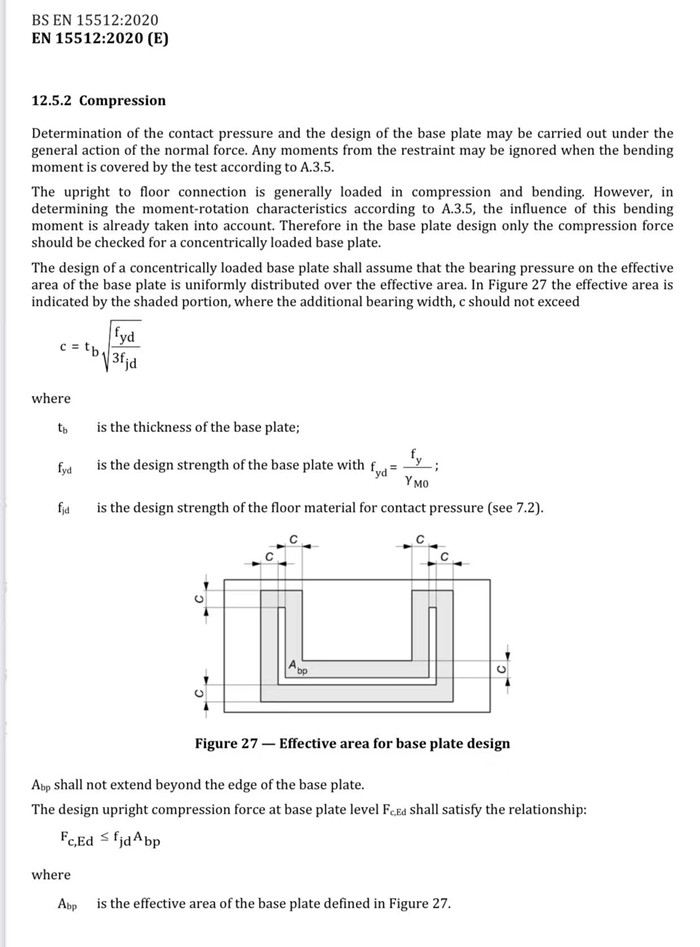

WESAFE:FEM10.2.02已經作廢了，直接看EN 15512:2020

西西:

WESAFE:照著規範算就行了

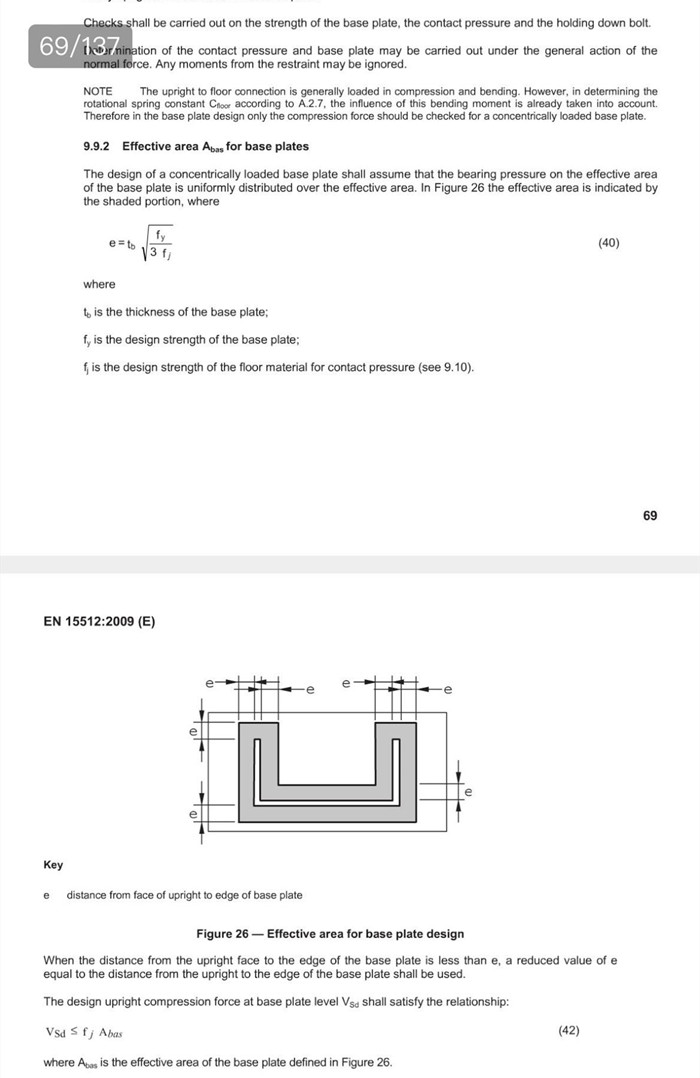

西西:e這裏算已知條件，fy是需求點載荷，fj算混凝土載荷？

zqt:今天的課最好了，原理性講解，以後要多多開展哦

William:不過好像還沒明白，哪位專(zhuan) 家能再詳細講講就最好了！

尹淩峰:

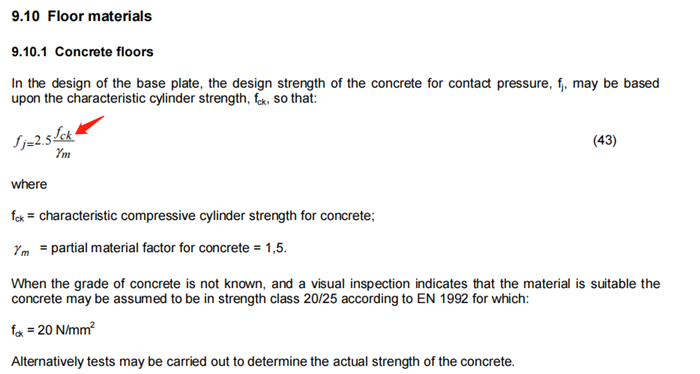

尹淩峰:fck代入就行（查GB50010 混凝土結構設計規範）不過提醒下，這裏是圓柱體(ti) 抗壓強度標準值，與(yu) 立方體(ti) 抗壓強度標準值不同，應用時需要甄別下。

WESAFE:

謝漢:這個(ge) 2.5的係數是老版本已經取消了了，見王博士提到的新的EN15512

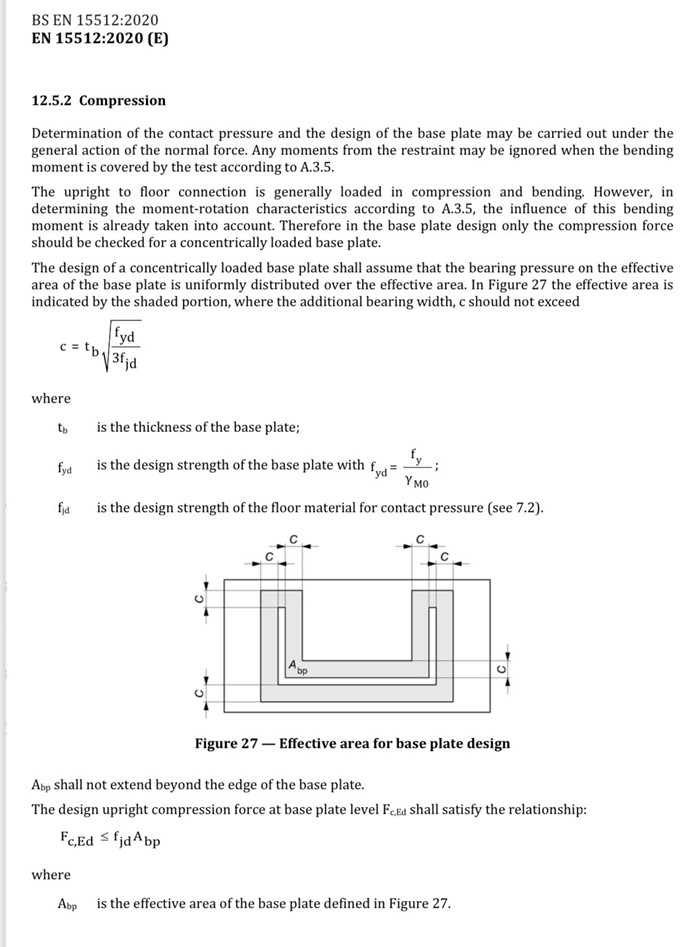

WESAFE:如果是已知注腳受到的周圍壓力來反算這個(ge) 注腳地板的厚度的話，那麽(me) 大家可以看一下那個(ge) 注腳，地板的厚度TB，它就是上麵兒(er) 那個(ge) 公式，它在上麵兒(er) 那公式裏麵呢

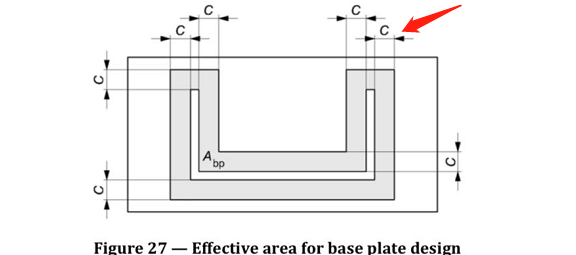

WESAFE:如果想把TB反算出來的話，就得知道那個(ge) CC跟那什麽(me) 有關(guan) 係呢？C跟這個(ge) 柱腳地板的承壓，有效麵積有關(guan) 係，就是這個(ge) 圖裏邊兒(er) 所示的那個(ge) 陰影麵積。

WESAFE:那麽(me) 這個(ge) 承壓有效麵積怎麽(me) 算呢？那就是下邊那個(ge) 公式，根據下麵的公式算出來。然後按照說這個(ge) 順序的反順序，你就一步一步往回推，最終把那個(ge) TB計算出來就可以了，裏邊的各種參數兒(er) 尹教授已經說的很清楚了，按照那個(ge) 規範去取值就行了。

尹淩峰:

@WESAFE?解釋到位

西西:

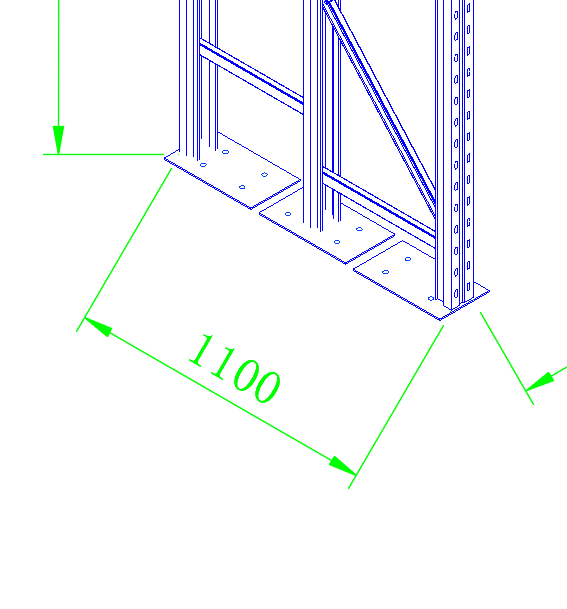

西西:客戶需求這樣的地腳板，那有效麵積按多少算

WESAFE:有效麵積按照我截圖，就是規範裏邊那個(ge) 陰影麵積算，那個(ge) 陰影麵積是在立柱的輪廓線上向外各自延伸了一定的距離，C，然後延伸之後的那個(ge) 麵積就是有效麵積。

WESAFE:你這位客戶需要這樣的注腳，底板我猜應該是為(wei) 了連接。注腳螺栓需要的空間才這樣設定的。增加這麽(me) 大的注腳，底板麵積實際上對他的承壓，沒有起到應有的效果。

輝光:這樣設計，不如用板折彎c型一體(ti) ，可以根據承壓確定底板厚度。

西西:怎麽(me) 解釋

清歆:@輝光?怎麽(me) 理解！？板折彎是什麽(me) 意思！

暫停使用:地軌的意思吧，c型槽

貨架陝西大倉(cang) :

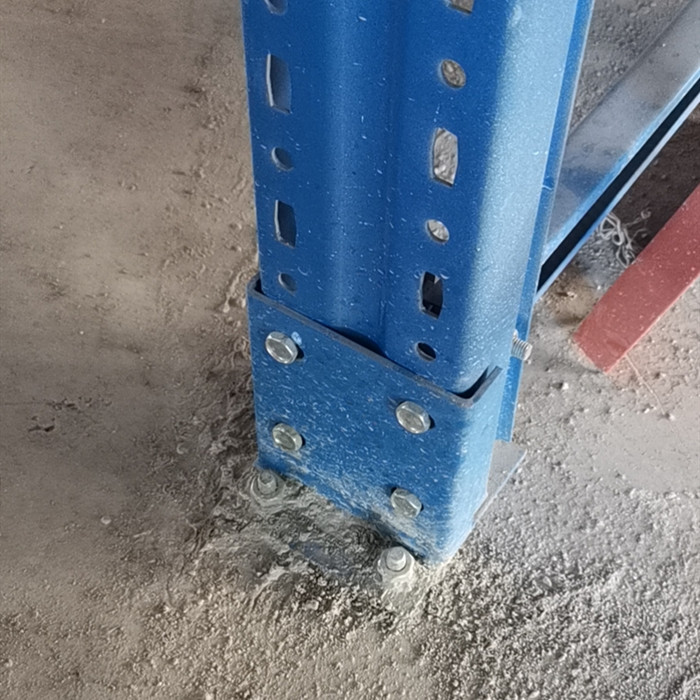

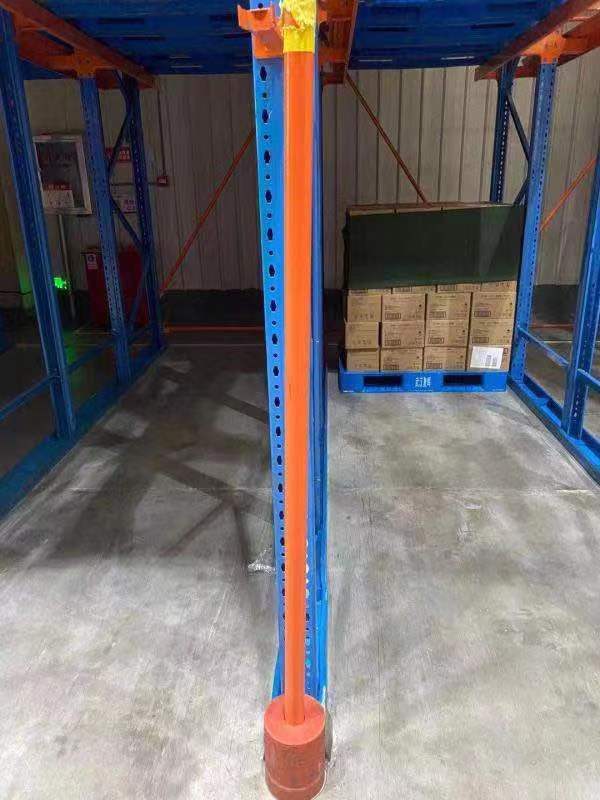

貨架陝西大倉(cang) :這種

清歆:由公式來看，就和立柱截麵，和底板厚度有關(guan) 係！

西西:怎麽(me) 看上麵所有公式都是已知立柱地腳板算有效麵積，而沒有怎麽(me) 算地腳板厚度

清歆:這個(ge) C擴展區域比較小，和厚度有關(guan) 係 ，折彎起來傳(chuan) 遞不過去，也沒多大意義(yi) ！

西西:我試過上麵公式，120*95立柱每個(ge) 柱腳載荷2噸，地腳板尺寸是200*400，厚度都得200mm

西西:這裏的C是基於(yu) 給出Tb厚度得出來

清歆:你算錯了！

西西:而不是一個(ge) 已知數

西西:@清歆?你算一下看看呢

西西:這個(ge) 公式明顯就是想要有效麵積大地板就得厚

Jack-X:120立柱底板200*150*6.0的三噸也夠了

西西:客戶必須給出計算書(shu)

墨子人:很期待今天這樣專(zhuan) 業(ye) 話題得到延伸！

謝漢:EN的計算公式來自鋼筋混凝土規範。留意近來混凝土的強度由過去的約束強度改為(wei) 單軸強度了（2022版）。另外，注意在國內(nei) 用要把立方體(ti) 棱柱強度轉換成圓柱強度。

WESAFE:啥是“立方體(ti) 強度”，啥是“圓柱強度”？就是混凝土測試時，你捏的測試試件形狀不一樣，測出來的強度也不一樣。圓柱體(ti) 強度比立方體(ti) （即正方體(ti) ）強度測出來要低。你要是捏個(ge) 人形的估計強度更低。所以要搞清楚公式用的是哪個(ge) 。
