貨架立柱的點承載怎麽計算？

Pom：貨架立柱的點承載怎麽(me) 計算？客戶四樓要安裝貨架，地麵承重是500kg/平方。需要算出立柱受力點的承重量。

風幹的臘肉：指的是貨架底腳板的均載受力！

Pom：@風幹的臘肉 對的

盧兵：還有一個(ge) 問題，就是在電動移動貨架，如果我們(men) 的地麵均布載荷是1.5噸/平，計算的貨物+貨架是1噸，考慮到電動移動貨架的移動性，這個(ge) 在計算安全性的時候，有沒有什麽(me) 係數的啊

水：那是基礎強度等級，每個(ge) 立柱受力點設計或者廠家都會(hui) 計算好的

張衛國：

僅(jin) 僅(jin) 是銷售層次：1）技術人員會(hui) 把貨架的相關(guan) 參數告知，請土建設計方進行專(zhuan) 業(ye) 設計和校核，貨架廠家僅(jin) 僅(jin) 負責地上工程；2）我們(men) 一般會(hui) 提供涉及貨架投影麵內(nei) 的平均荷載要求及相應特定貨架地腳形式下對應的有效承載麵上的點荷載（嚴(yan) 格意義(yi) 上需要考慮：地震荷載影響，或者庫架一體(ti) 情況下的風荷載等形成-----貨架底部作用荷載/底板有效承載麵積）

技術層麵：1）區別出分布在各立柱上的均布點荷載中的恒載、活載，靜載設計不考慮分項係數，動載設計需要考慮分項係數；2）根據不同的貨架立柱形式（螺杆式可調地腳、平板式等），算地腳與(yu) 地麵之間的等效有效作用（接觸）麵積（不是簡單意義(yi) 上的底板大，作用麵就大）；3）考慮貨架立柱上的等效荷載分別驗算：混凝土地麵基礎的抗壓承載力大於(yu) 貨架集中荷載、混凝土等效麵周長*混凝土平均厚度（或最薄厚度）構成的抗剪切能力大於(yu) 貨架集中荷載，考慮水平力作用影響的固定錨栓減去底板與(yu) 混凝土間的摩擦力後的等效荷載對混凝土的的抗擠壓，這個(ge) 涉及相應的混凝土牌號及其設計值；如果是地麵層還要考慮混凝土下土層對混凝土的把持力（支撐力）對混凝土抗力的提升影響；--涉及可能已建庫的地麵基礎檢測等，涉及的計算原理和知識比較多；可參考：《鋼貨架結構設計規範》CECS23:90的第5.3.10條、可參考：FEM10.2.02中的3.8條款

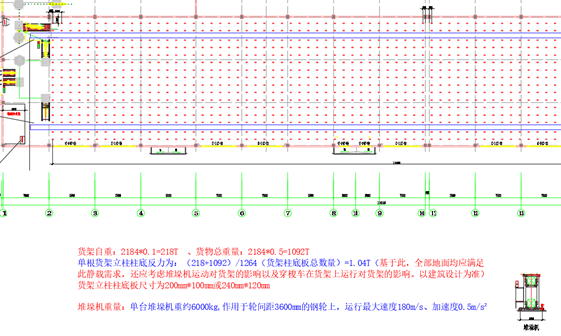

羅海：經曆過2套樓板上建庫的項目。客戶最終會(hui) 找建築設計院計算樓麵是否達標。在這之前，客戶一般要求供應商提供貨架載荷圖，強悍一點的貨架廠商會(hui) 提供有限元分析，有駐點載荷數據。粗糙一點的如我下圖這般，實話講純粹應付客戶，沒啥參考價(jia) 值。

張衛國：完整的還需要考慮錨栓設計，由此可以確定某種貨架荷載及結構形式下的：柱腳形式、底板厚度、混凝土或地麵基礎形式等，涉及抗震、抗風及其相關(guan) 的要求，這個(ge) 算是跨學科、跨專(zhuan) 業(ye) 的；一般建議大家在區分責任方麵做好自己份內(nei) 的事，貨架之外的事交給專(zhuan) 業(ye) 人士或有資質設計的單位處理；從(cong) 這個(ge) 角度看：貨架設計專(zhuan) 業(ye) 也是需要大家學習(xi) 更多的鋼結構設計理論和計算方法，以引申和試驗驗證、國內(nei) 外標準規範上獲得相關(guan) 設計方法和計算驗證手段，不是簡單的行與(yu) 不行，這個(ge) 理論基礎還是比較深的。

盧兵：我們(men) 一般還簡潔，直接總重/貨架範圍麵積，也都是估算。

張衛國：專(zhuan) 業(ye) 的客戶可是依據這個(ge) 柱點圖請設計院做設計評估的，不是沒有參考價(jia) 值（如果提供有誤，責任就在貨架廠了），尤其是樓麵庫，那是會(hui) 樓麵倒塌的，地麵庫則是地麵開裂、沉陷等可視---就可控，問題嚴(yan) 重度會(hui) 稍微下降些。

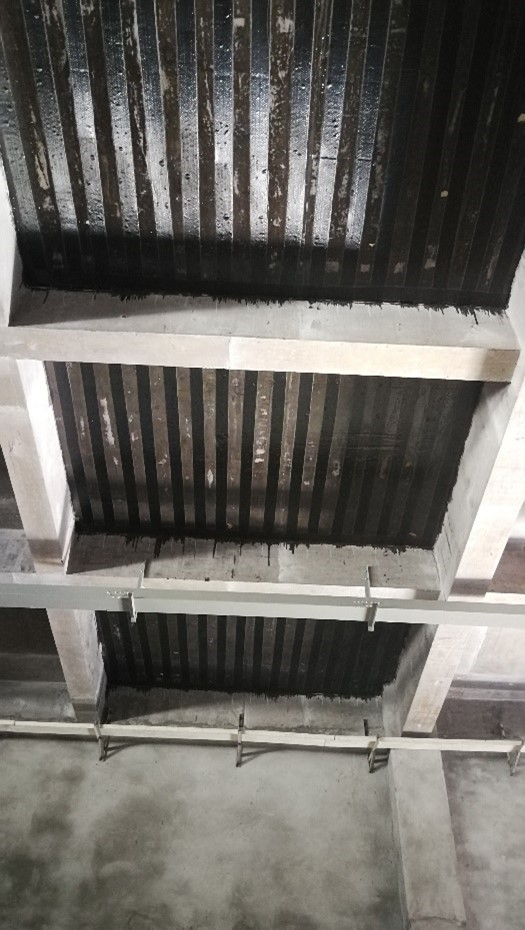

羅海：張老師說的對，柱點圖是對的，也是必須要給到的。客戶最終在堆垛機運行區域做了“碳纖維加固”處理，不知是真是假沒有深入請教，下麵圖片就是

清歆：幾家大廠的做法，都是隻算到柱腳集載多少噸！ 地麵的推給設計院了！

張衛國：這個(ge) 做法是實際存在的，我就曾遇到：上吊下加固來處理樓麵層（當然，這個(ge) 也就是極限的幾個(ge) 案子），貨架部分應該說點荷載影響還在可能的接受範圍內(nei) ，在一個(ge) 係統中極端容易發生的：堆垛機地軌處的點荷載、大型鋼米兰体育官网入口的集中柱點、設備著地點等，那個(ge) 不算肯定會(hui) 出問題的。

謝漢：（@Pom：客戶四樓要安裝貨架，地麵承重是500kg/平方。需要算出立柱受力點的承重量。）

地麵應該會(hui) 給出最大均布和集中荷載允許值。對於(yu) 移動點荷載如移動貨架的導軌點荷載要單獨驗算。

羅海：需要注意下，一般老舊建築樓層厚度150mm左右，還有120mm的。用化學螺栓時注意下長度，以免增加現場工作量。施工不注意還有可能把樓麵打穿了。

張衛國：樓板形式也要注意的，並不是這個(ge) 樓板後就沒有空心處樓板形式也要注意的，並不是這個(ge) 樓板厚度就可以用，考慮可能有的空心處固定，樓板有預製的，也有整澆的，要分別處理的。
