貨架立柱損壞問題點分析

Jack-X:

各位老師你們(men) 看下圖上哪些問題指出來討論一下

張衛國:

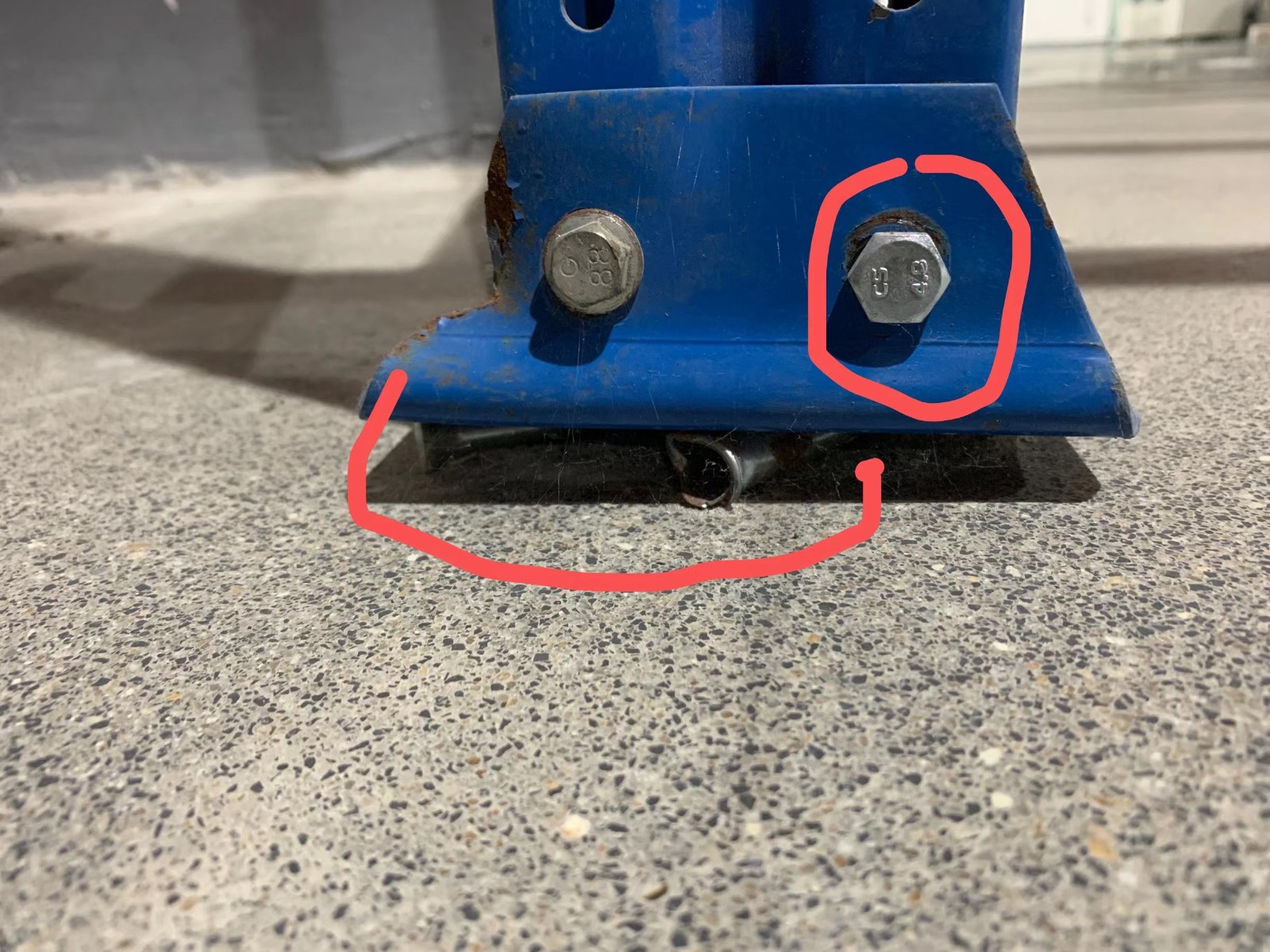

圖中問題：1）安裝螺栓的等級不一致，根據設計可以不強求一定用什麽(me) 等級的螺栓，但同一節點必須一致，否則會(hui) 被要求整改；2）這個(ge) 地腳底部是啥東(dong) 西？不管，就應該要求落地壓實或固定到位，否則貨架立柱的節點約束或者立柱的承載性能發生變化，易造成立柱的彎扭屈曲失穩；3）該柱腳一般為(wei) 重型貨架中的輕型底座，具有一定的荷載適應範圍；在該項目中是否合適不知道；

張衛國:

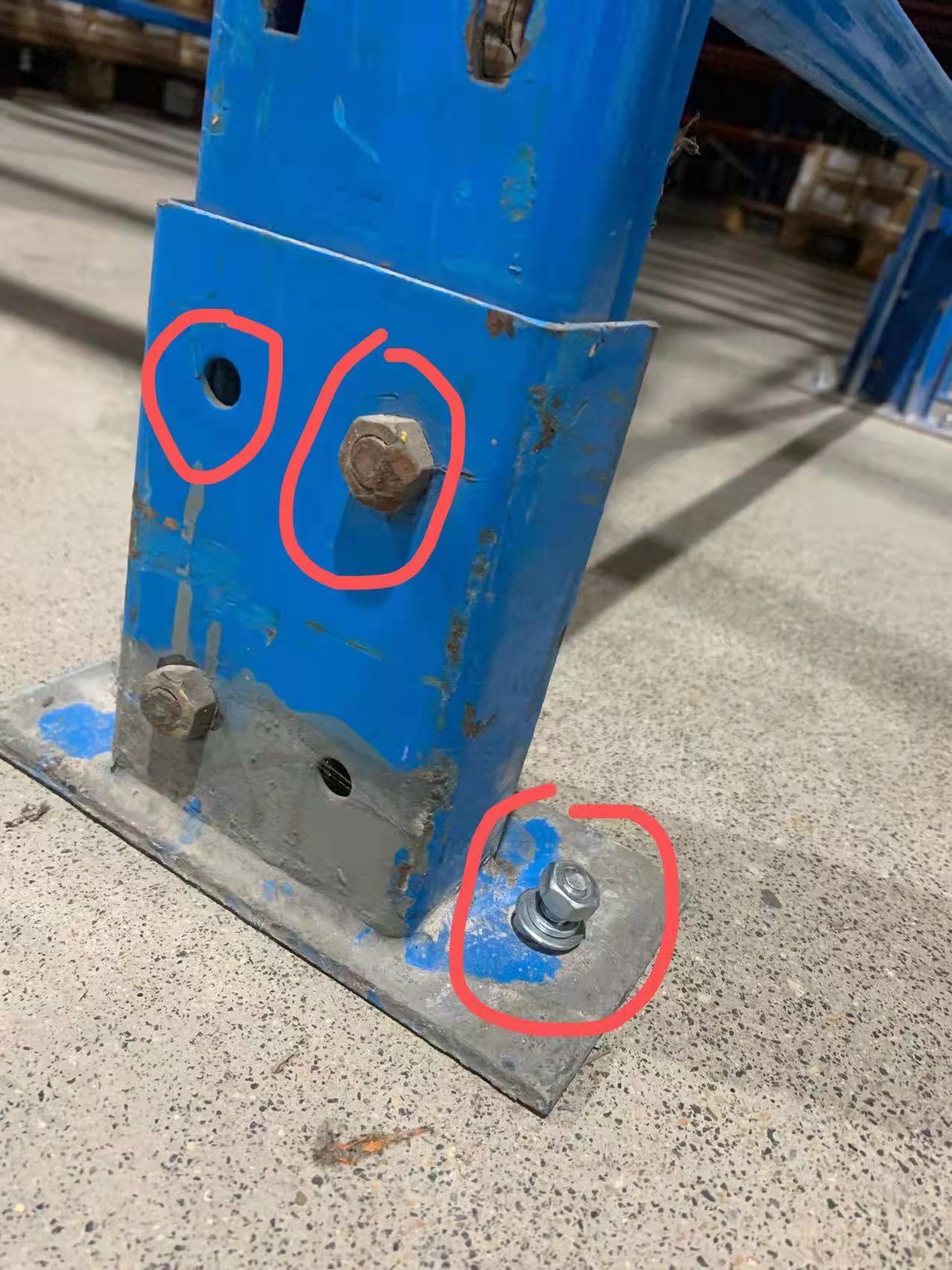

第二張圖：1）螺栓的安裝存在問題，方向錯了，螺母內(nei) 裝（具有平彈墊要求），且要求露牙二到三牙以上；2）根據項目和立柱特點，底座安裝螺栓可以是兩(liang) 顆，也可以是四顆，對角安裝是符合設計要求的，這個(ge) 沒有嚴(yan) 格要求，不允許靠螺栓的剪切力來約束貨架立柱；3）地腳膨脹螺栓肯定是安裝不規範，且未鎖緊。4）注意這個(ge) 立柱的安裝孔是菱形多邊，螺栓壓緊的有效邊緣是不夠的，如果沒有加大的平墊是不合適的（這個(ge) 圖片上看不出）

張衛國:

立柱理論上的安裝螺栓不應該外伸，會(hui) 造成安全隱患。
