托盤四向穿梭式自動化密集倉儲係統概述|連載1-2

作者：張衛國

2.3專(zhuan) 用貨物垂直提升機

上海速銳自主研製的專(zhuan) 用伺服提升機是托盤四向穿梭車係統中往複式垂直運動的新型輸送設備，其載貨台自身的剛度及停準性決(jue) 定了托盤四向穿梭車係統的運行可靠性，可依據庫房要求設置防護卷簾或井道實現庫區內(nei) 保溫與(yu) 跨越防火分區的要求，專(zhuan) 用貨物垂直提升機主要由提升機主體(ti) 、伺服電機與(yu) 齒輪齒條構建的提升機構、載貨台和電氣控製係統等部分組成，通過操作載貨台的升降將貨物提升到相應高度（或立體(ti) 貨架指定架層，部分輸送段考慮鏈條輸送機及穿梭車軌道兼容），再由智能四向穿梭車實現貨物的進出庫搬運與(yu) 存儲(chu) ，實現貨物的存取作業(ye) 。伺服驅動電機安裝在提升載貨台上，通過電機配置的一體(ti) 式減速機構帶動齧合齒輪同步運動，通過齒輪在齒條上直線運動，實現提升機載貨台的升降與(yu) 精準定位，依靠載貨台自身的結構剛度以及齒輪齒條的無間隙齧合剛度，從(cong) 而實現載貨台或智能四向車運動軌道與(yu) 周邊設備或結構的精準對接，實現貨物的存取作業(ye) 或智能四向穿梭車的換層作業(ye) 。

本專(zhuan) 用貨物垂直提升機是托盤四向穿梭式自動化密集倉(cang) 儲(chu) 係統中的主要設備之一，具有手動、單機自動、聯機自動等多種運行模式。垂直提升機可同時滿足托盤和四向穿梭車上下換層輸送需求。可與(yu) 倉(cang) 庫控製軟件WCS進行無障礙通訊，實現作業(ye) 流程協同一致；為(wei) 保證貨物轉運效率和係統穩定運行，垂直提升機應具有一定的運載能力和運行速率。合理配置智能四向穿梭車可極大提高了密集庫的倉(cang) 儲(chu) 空間利用率和出入庫效率。尤其適合貨品數量大，貨物較重，出入庫量大，貨物體(ti) 積規格標準的自動化密集庫等應用場景。

表2  某型垂直提升機的性能指標

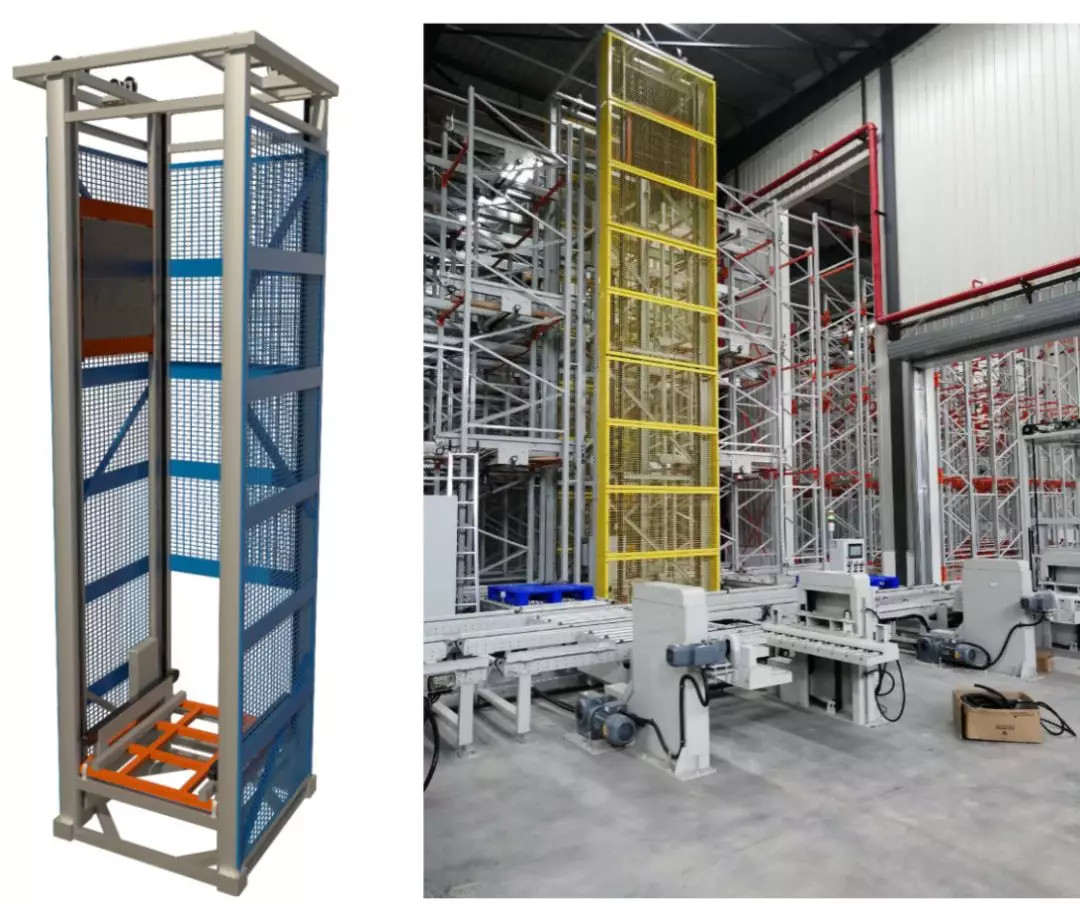

圖3  專(zhuan) 用垂直提升機結構及應用

2.4稱重係統及射頻識讀設備

計算機管理監控係統據輸入數據生成入庫作業(ye) 單，並向執行設備發出作業(ye) 指令，對入庫貨物進行標稱重量檢測與(yu) 校核、貨物的長、寬、高檢測以及托盤信息識讀等操作，已完成入庫貨物的完整係統信息的綁定。

稱重係統對貨物的標稱重量進行檢測與(yu) 校核。貨物重量若不符或超標，係統將停止作業(ye) ，並將貨物退回入庫口。貨物通過標稱重量檢測後，計算機係統根據標定信息進行綁定；

在貨架端口設置射頻識讀設備，由於(yu) 托盤貨物進出貨架通常都要經過貨架端口處垂直提升機的鏈式輸送機通道，射頻識讀設備的天線通常固定安裝在鏈式輸送機兩(liang) 側(ce) ，盡量不與(yu) 鏈式輸送機固接，以免鏈式輸送機的運動振動造成識讀錯誤，影響係統正常運作。

2.5外形檢測

貨物外形檢測采用框架結構、光電非接觸式，係統工作可靠穩定，外表造型美觀。對托盤入庫物料的長、寬、高進行檢測。貨物寬度若超長、超寬或超高，超差信息能有效報警，係統將鎖定或停止作業(ye) ，並將貨物退回入庫口。人工進行整理後，後續入庫程序正常流轉，保證尺寸合格的物料通過。貨物通過外形檢測後，計算機係統根據檢測得到外形按照一定貨位分配原則（如由近及遠、均勻分布原則）自動分配貨物入庫地址。

外形檢測裝置包括，龍門檢測框架，跨設於(yu) 輸送線上；形位檢測觸發光電開關(guan) 、端麵觸發光電開關(guan) ，沿輸送方向依次設於(yu) 輸送機一側(ce) ；端麵旋轉光電開關(guan) ，設於(yu) 龍門檢測框架一側(ce) ，其反光裝置設於(yu) 龍門檢測框架內(nei) 的左右側(ce) 及頂部；左、右側(ce) 光電開關(guan) ，設在龍門檢測框架前側(ce) 上部的兩(liang) 側(ce) ，其反光裝置設在對應左、右側(ce) 光電開關(guan) 的下方、輸送機左右側(ce) ；高度檢測光電開關(guan) ，固定在龍門檢測框架後側(ce) 中上部一側(ce) ，其反光裝置設在龍門檢測框架後側(ce) 中上部相對的另一側(ce) ；

2.6托盤四向穿梭式貨架

托盤四向穿梭式貨架主要由立柱片、支撐橫梁、子軌道、母軌道、拉杆、端部支撐件、換向軌道等組裝而成。

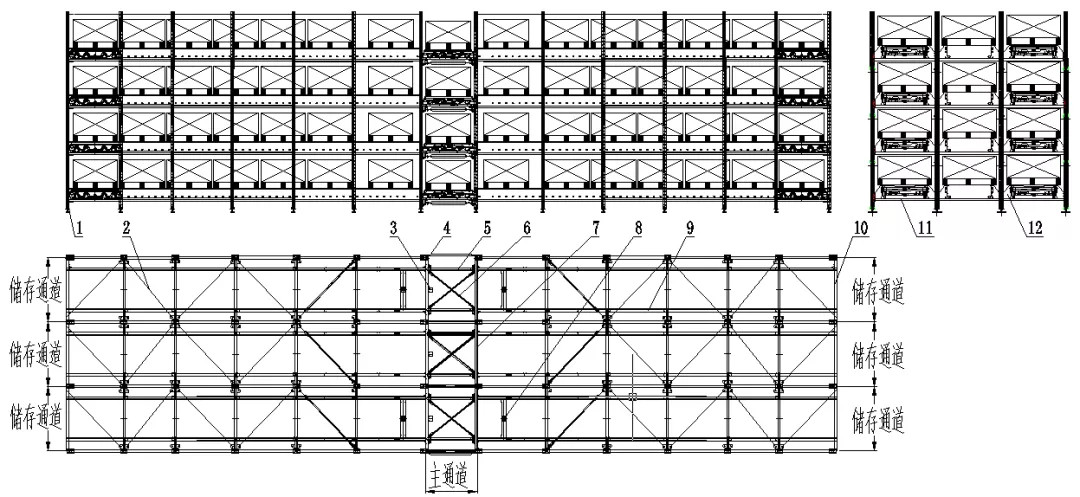

圖4 托盤四向穿梭車貨架

1 —立柱片    2 —子軌道梁水平拉杆     3 — 光電定位支架    4 — 母通道端頭保護欄杆   5 —換向軌道   6 — 換向軌道交叉拉杆   7 — 母軌道（坡道） 8 — 充電樁   9 — 子軌道（巷道）  10 — 子通道端頭保護欄杆   11 — 支撐橫梁    12 — 端部支撐件

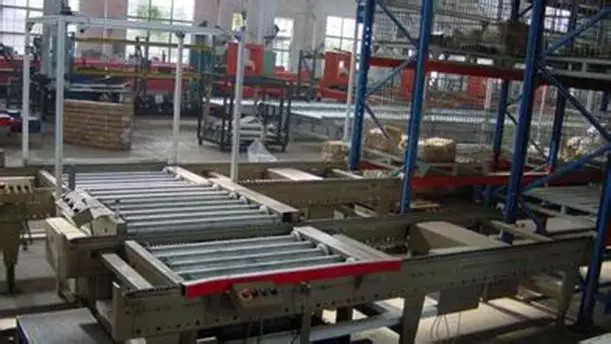

2.7輸送線、地麵AGV及其他配置設備

輸送機控製係統通過輸送機上的位置光電傳(chuan) 感器判斷托盤的狀態，自動控製輸送機實現托盤的進出、到位和停止。主要有鏈式輸送機和輥式輸送機等，需要根據客戶的工藝流程和設備布局進行靈活配置，既要考慮係統的布局與(yu) 操作流程，又要考慮各配置設備的吞吐能力、搬運效率等設備能力的匹配和平衡，以充分發揮係統的運行效率和運行質量；地麵AGV可以實現地麵多工位之間的托盤單元貨物的調撥與(yu) 貨物進入鋼貨架區域上料台的進庫上架動作，或叉車與(yu) 輸送線配置的進入庫模式等多種進入庫操作，其他還要考慮係統的輸入輸出設備、信息交互與(yu) 控製等設備的匹配，包含：LED顯示米兰体育官方网站首页入口器、無線基站AP、交換機、手持終端等。
