就貨架結構設計而言，地坪的容許變形與(yu) 貨架類型、貨架指定安裝垂直度以及搬運設備操作方式有關(guan) 。在荷載作用下，如果地坪轉角變形不超規定限值，那麽(me) 在貨架結構設計中可以忽略地坪變形對貨架的作用力。

倉(cang) 庫地坪在荷載作用下會(hui) 產(chan) 生變形，地坪變形取決(jue) 於(yu) ：

●荷載工況

●地坪的結構設計

●地坪的地基支承情況（樁基或其他）

一般而言，貨架設計基於(yu) 地坪為(wei) 擬剛性的假定，即假定地坪的變形足夠小，對貨架結構的變形與(yu) 應力的影響可以忽略。就貨架結構設計而言，地坪的容許變形與(yu) 貨架類型、指定安裝垂直度以及搬運設備操作方式有關(guan) 。

在荷載作用下，如果地坪轉角變形不超過表1的容許限值，那麽(me) 在貨架結構設計中可以忽略地坪變形對貨架的作用力。貨架供應商應核實每個(ge) 項目的地坪是否滿足表1。如果不滿足，就應與(yu) 規劃者或終端用戶一起，在貨架與(yu) 地坪的設計中考慮二者的相互結構作用。

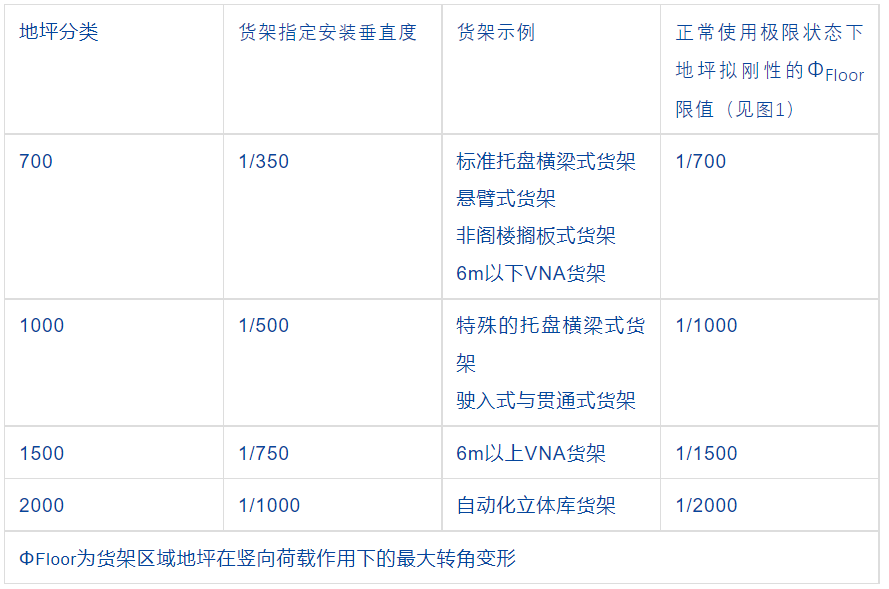

表1 貨架設計地坪變形限值

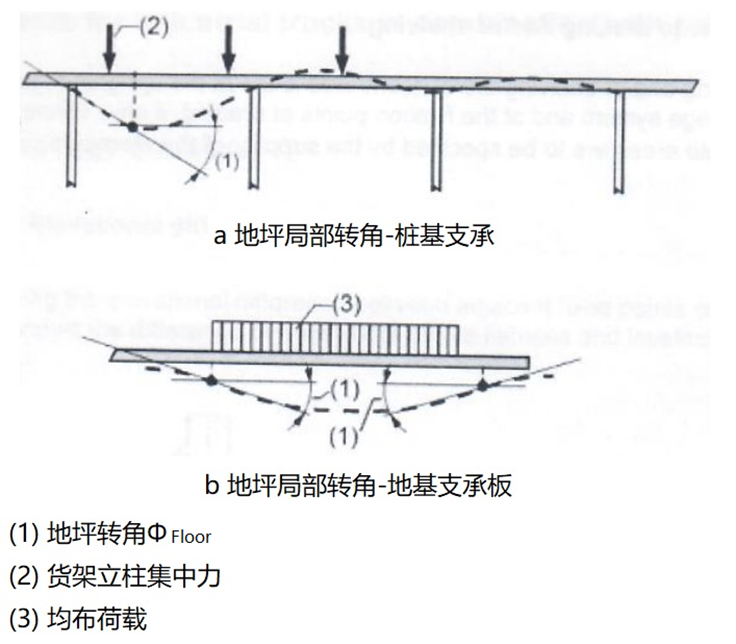

圖1 荷載作用下地坪轉角變形

相對於(yu) 現在的倉(cang) 庫地坪設計的平均水平而言，表1給出的限值偏於(yu) 嚴(yan) 格。當倉(cang) 庫甲方或直接終端用戶沒有明確指定時，地坪設計者一般以地坪撓度不超過其跨度的1/300進行地坪剛度把控。當混凝土地坪承受相對較重貨架荷載時，一般以1/500（大約對應ΦFloor為(wei) 1/200）進行把控。基於(yu) 以上設計的貨架，在實際中並沒有因地坪變形而產(chan) 生多少問題，原因很可能是貨架的最不利狀況與(yu) 地坪設計的最不利狀況一般不會(hui) 重合。

應意識到，地質條件的不確定性，有時會(hui) 導致地坪地基變形的計算值相對於(yu) 實際值的較大不利偏差。因此，建議在最低要求的基礎上，指定稍高的地坪剛度。

規劃者&終端用戶，應提供以下信息給地坪設計者&供應商：

（1）地坪變形分類，見表1；

（2）與(yu) 地坪整體(ti) 公差驗收準則相關(guan) 的檢測方法；

（3）叉車地坪使用的規劃，貨架巷道的方向與(yu) 位置；

（4）與(yu) 叉車和貨架提供方溝通獲取的地坪設計工況，如地坪荷載（包括貨架立柱對地坪的集中力、貨架立柱的布置、有效柱腳底板麵積等）。
