懸臂式貨架上的貨物，一般是由多根懸臂梁共同承擔一個(ge) 存儲(chu) 單元的荷重。每根懸臂梁分擔的荷載，受到梁的彎曲剛度、梁柱節點的轉動剛度、立柱轉動、存儲(chu) 單元的剛度和懸臂梁的數目共同影響。下麵介紹單根懸臂梁分擔的荷載的計算步驟。

一、確定單根懸臂梁初始荷載

假定立柱等間距分布，單根懸臂梁初始荷載Qin=Qu/na，其中Qu為(wei) 多根懸臂梁支承的存儲(chu) 單元總荷重，na為(wei) 懸臂梁數目。如果立柱不是等間距分布，則需要適當調整。

單根懸臂梁初始荷載的計算需要考慮荷重的最不利布置，如下列圖所示：

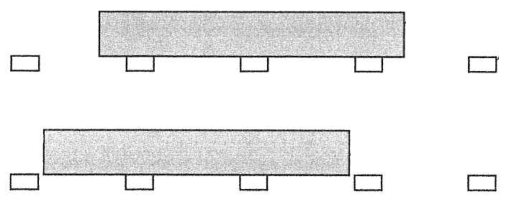

由於(yu) 偏載，na從(cong) 3變為(wei) 了2

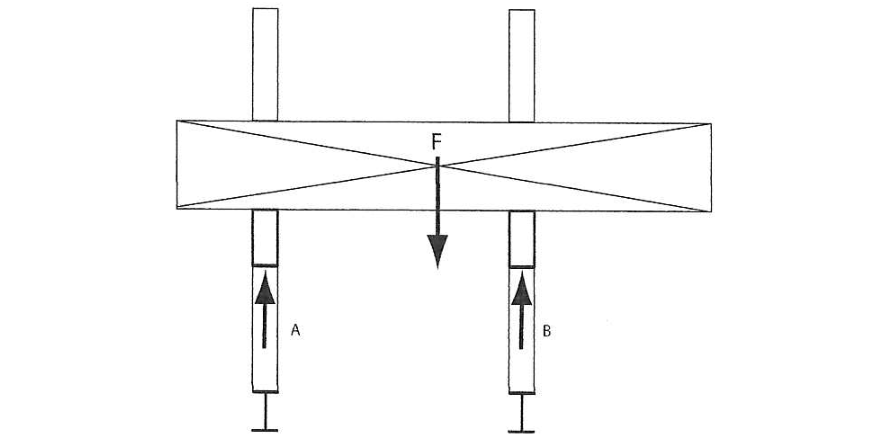

非對稱剛性荷載，B大於(yu) A，需要注意荷載重心不能偏移到梁外側(ce)

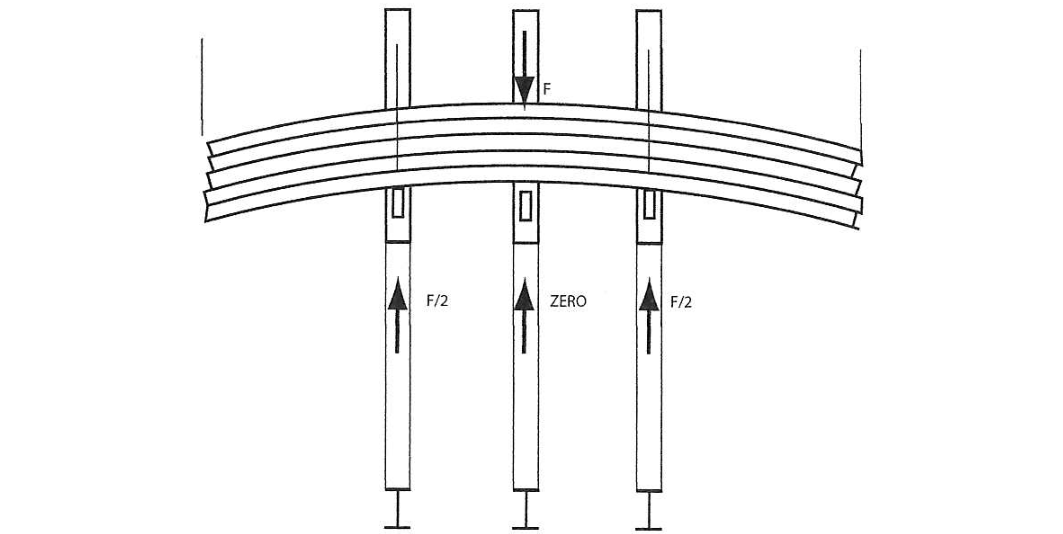

柔性荷載突出，na從(cong) 3變為(wei) 了2，且會(hui) 對懸臂梁造成側(ce) 向作用力

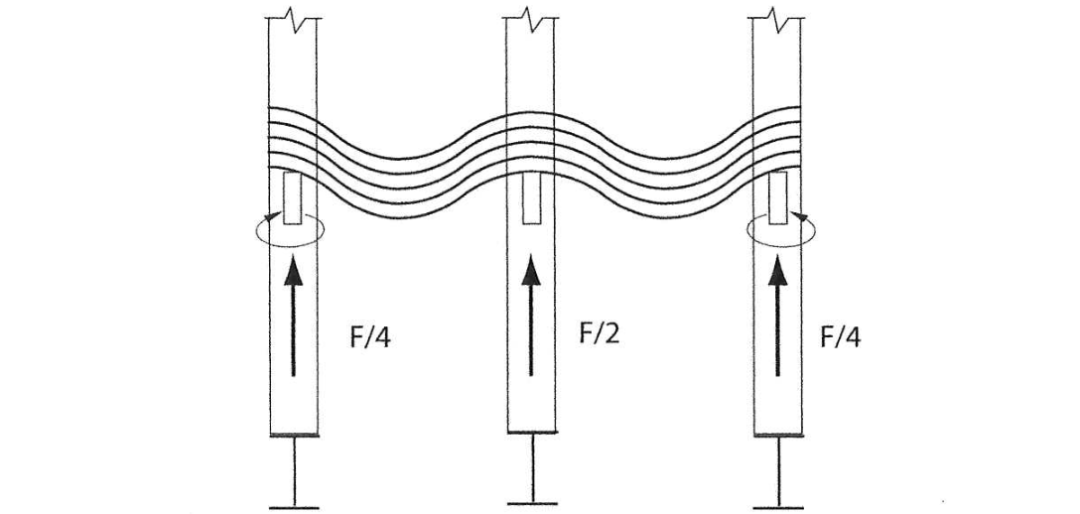

柔性荷載不突出，中間大於(yu) 兩(liang) 側(ce) ，且會(hui) 對懸臂梁造成側(ce) 向作用力

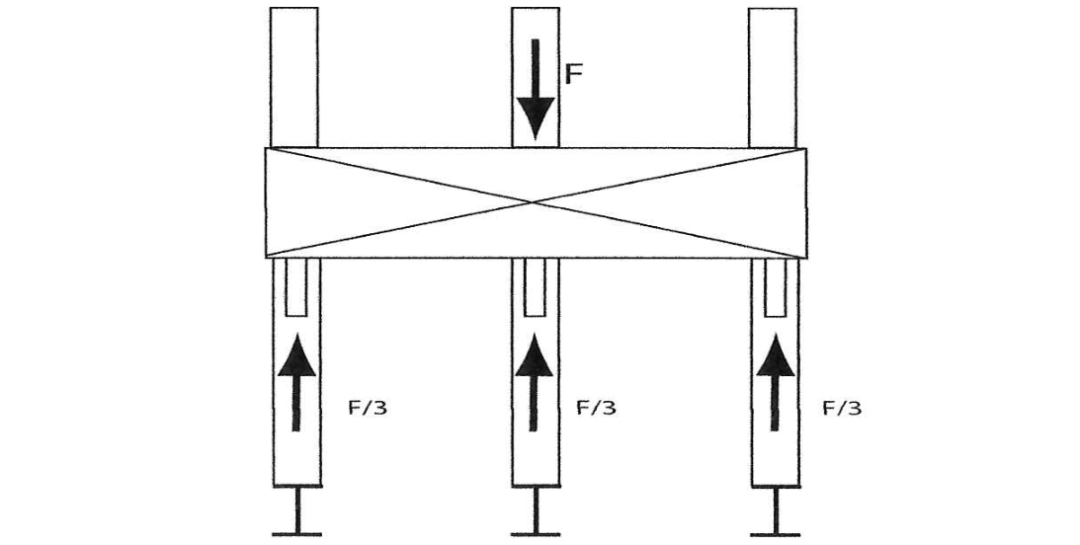

剛性荷載

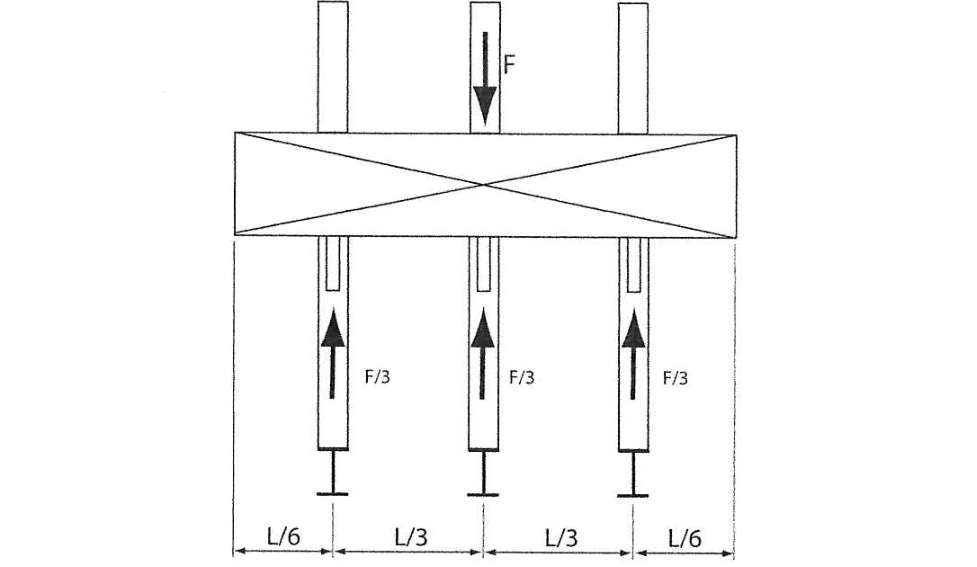

一般荷載

二、確定連續性係數

多根懸臂梁支承的存儲(chu) 單元，荷載的連續性係數的準確確定，需要根據存儲(chu) 單元的剛度進行複雜計算。這裏給出一種簡單的方法：查表。

三、臂梁荷載特征值

懸臂梁荷載特征值=k✖Qin。需要注意的是，當貨物荷載與(yu) 豎向放置荷載組合時，k取1.0。
