自動化立體倉庫堆垛機運行軌技術要求

• event2022-12-01 09:46:22
• person 米兰竞技足球俱乐部官网WESAFE
• local_library 原創
• visibility 閱讀:105

運行軌（即地軌）的安裝精度會(hui) 影響堆垛機的正常運行。

一、水平麵內的公差

運行軌在整條巷道長度範圍內(nei) 以及堆垛機輪距範圍內(nei) 的水平公差（即左右偏差），應滿足：

測量長度=總軌長                     ±3.0mm

測量長度=堆垛機輪距              ±1.5mm

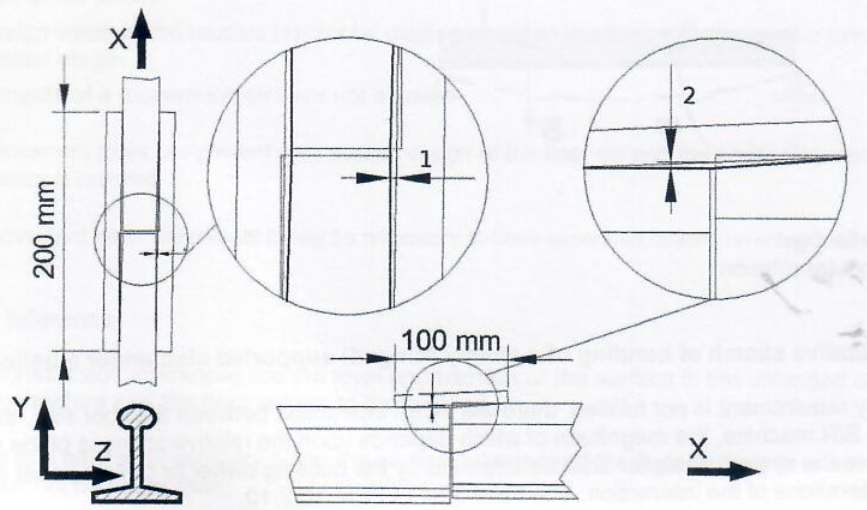

在軌道接頭200mm範圍內(nei) ，側(ce) 導麵上的任何尺寸變化都應打磨平整，不得有間斷。用直靠尺測量200mm範圍內(nei) （接頭左右各100mm）的偏差，不應超過0.5mm，如下圖中1所示。

1 接頭處水平麵內(nei) 偏差（左右）

2 接頭處豎直麵內(nei) 偏差（上下）

二、豎直麵內的公差

運行軌在整條巷道長度範圍內(nei) 以及堆垛機輪距範圍內(nei) 的豎向公差（即上下偏差），應滿足：

測量長度=總軌長<100m             ±2.0mm

               總軌長≥100m             ±3.0mm

測量長度=堆垛機輪距                 ±0.5mm

在軌道接頭100mm範圍內(nei) ，運行麵上的任何尺寸變化都應打磨平整，不得有間斷。用直靠尺測量100mm範圍內(nei) （接頭左右各50mm）的偏差，不應超過0.1mm，如上圖中2所示。

三、其他

堆垛機供應商負責與(yu) 地坪土建工程師和運行軌安裝方合作，設計運行軌的尺寸與(yu) 錨固。
