貨架立柱的抗彎強度校核都通不過，如何解決？貨架抗震設計問題

• event2022-12-29 14:57:51
• person 米兰竞技足球俱乐部官网WESAFE
• local_library 原創
• visibility 閱讀:73

問：貨架立柱組底部剪力引起的橫向彎矩特別大，立柱的抗彎強度校核都通不過，更別提壓彎組合校核了。有沒有什麽(me) 方法解決(jue) ？

答：

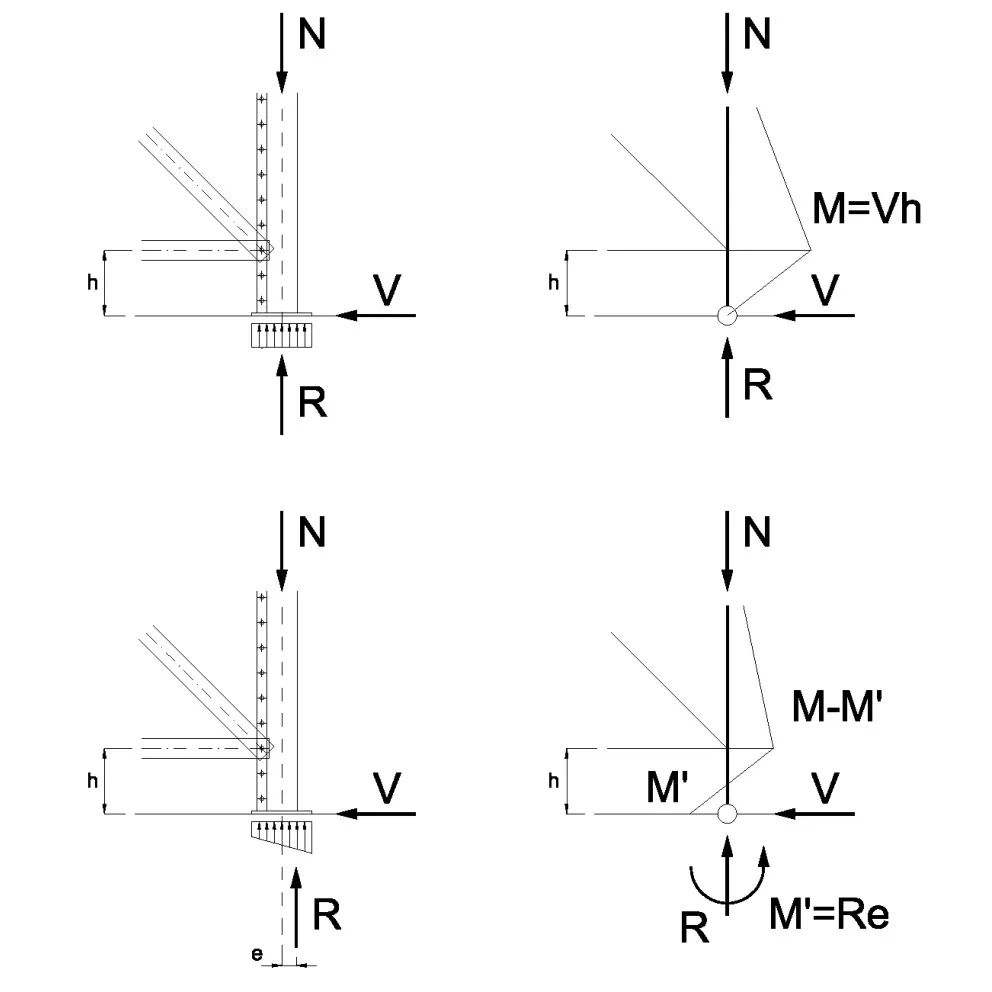

問題，如下圖所示。

當沿立柱組方向的柱腳設為(wei) 鉸接時，立柱在第一根橫撐位置的彎矩M可以簡單地由立柱底部剪力V與(yu) 高度h的乘積獲得。由於(yu) 地震引起的底部剪力V都很大，因此在彎矩M作用下立柱截麵可能就屈服了。這種情況對應的柱腳底板下部的反力為(wei) 均勻分布，立柱軸力N與(yu) 柱腳反力R同軸，因此柱腳處彎矩為(wei) 零。

我們(men) 可以允許柱腳彎矩進行重分布，即認為(wei) 柱腳底板下部的反力非均勻分布，立柱軸力N與(yu) 柱腳反力R存在偏心e，這樣柱腳存在彎矩M'=Re，從(cong) 而降低第一根橫撐處的立柱彎矩至M-M’。柱腳彎矩重分布的前提是結構是靜定的，可以設置沿立柱組方向的柱腳剛度為(wei) EI/h，從(cong) 而計算柱腳處的彎矩M’，其中EI為(wei) 立柱沿立柱組方向的彎曲剛度。
